固定式復合材料橋梁防撞設施，顧名思義，是固定在橋梁的橋墩或承臺的防撞部位的橋梁防撞設施。

通過螺栓將復合材料橋梁防撞設施固定在橋墩或承臺四周，可以預埋帶有套筒的緊固件（適用于新建橋梁），或安裝前將螺栓植筋到橋墩或承臺上（適用于老橋改造）。

通過螺栓連接方式即便于安裝，在更換時只需擰開螺栓便可更換。

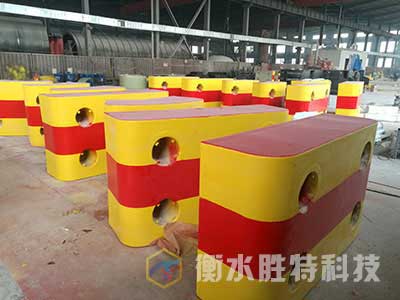

復合材料橋梁防撞設施由復合材料殼體、復合材料格構腹板、高性能閉孔吸能材料三部分組成。

復合材料殼體有著很好的耐腐蝕和耐水流沖擊作用，并且在復合材料外表層加入紫外線吸收劑和抗老化劑，使其具有更好的耐候性。

復合材料格構腹板有著非常好的韌性和剛性，能夠使內部填充吸能材料形成一個封閉的艙室，并作為吸能材料的骨架，擴大吸能作用。

高性能閉孔吸能材料，為閉孔結構，在撞擊時通過擠壓、壓潰延長撞擊時間，吸收撞擊動能，起到耗能作用。

固定式復合材料橋梁防撞設施能緊密貼合在橋墩、承臺表面，以柔克剛、剛?cè)岵?jì)吸收動能，保護橋梁、船舶及人員的安全。

防撞設施撞擊仿真效果：

本次計算采用最不利撞擊工況進行分析，撞擊角度0度正面撞擊，如下圖所示。作為參考，采用同角度撞擊剛性墻作為撞擊裸墩的工況，如下圖所示。

裸墩裝機效果如下圖所示，船頭出現明顯變形，通過船頭位置結構變形吸收船舶動能，迫使船舶停止運動。

設防撞擊效果如下圖所示，防撞設施發生部分變形，替船舶分擔了動能的耗散。

撞擊力對比如下圖所示:

曲線A為未設置防撞設施的橋墩所受的船舶撞擊力，曲線B為設置了防撞設施后橋墩所受的撞擊力。從圖中曲線趨勢可以看出，設置防撞設施后，能夠明顯降低船舶撞擊力，延長撞擊時間，達到保護橋墩的目的。

1、柔性材料、撞擊力吸能好

固定式復合材料橋梁防撞設施屬于柔性材料制作，內部填充高性能閉孔吸能材料，可大幅消減船撞力，有效的保護人、橋安全，同事，還能夠最大限度的降低船舶的損傷。

2、耐腐蝕、耐久性、耐撞性、耐疲勞性能優異

與鋼制橋梁防撞設施相比，復合材料橋梁防撞設施耐腐蝕、耐久性好，使用過程不需要維護；

結構性能好，可承受小船多次撞擊；

復合材料抗疲勞能力強、彈性好，變形后可以恢復。

3、重量輕，運輸、安裝、更換方便

復合材料殼體比重為鋼制殼體的1/4，且高性能閉孔吸能材料比重更輕。

獨立單元重量輕、運輸、吊裝費用低。

4、受撞擊可改變船舶航向

固定式復合材料防撞設施為圓角結構，當船舶與防撞設施碰撞時，防撞裝置能夠撥開船頭，使之不再繼續沖擊橋墩，從而主動降低船舶撞擊橋墩的能量。

5、連接形式好拆裝、運輸安裝方便快捷

固定式復合材料橋梁防撞設施由多個獨立的單元組成，可采用卯榫或插銷式連接方式，可拆裝，運輸和安裝便捷、高效，各單元損壞后維修更換方便。

6、可塑性強，可根據具體橋墩形式，結合通航情況設計出適用的橋梁防撞裝置

7、外觀美觀、醒目

固定式復合材料橋梁防撞設施外觀可制作成任何顏色或圖案，設置成醒目顏色或反光形式，提高橋墩安全性。

在固定式復合材料橋梁防撞設施保護系統中，當船舶與防撞設施撞擊緊密接觸后，防撞設施截面本身也能承受較大的撞擊力，設施截面外殼為彈性復合材料，其內部填充的耗能材料抗剪強度高，緩沖能力強。

由于固定式復合材料橋梁防撞系統具有自重輕、緩沖性、彈性模量低等特點，因此可有效保護船舶不至于局部受損。

總結固定式復合材料橋梁防撞設施的受力機理，主要有以下幾點：

彈性好，長纖維可有效分散撞擊荷載，同時保護橋梁與船舶；

纖維強度高、質量輕；

耐腐蝕、穩定性好、免維護、免油漆涂裝；

綠色環保材料；

重量輕、運輸、安裝、更換方便；

內部緊密填充耗能材料，撞擊時耗能材料相互摩擦消耗能量，以降低撞擊力；

小撞不壞，中撞好修，大撞好換。
適用范圍
衡水勝特科技有限公司設計的橋梁防撞設施適用于橋梁、市政、環保、交通等。
成功案例

衡水勝特科技有限公司為浙江臨海靈江安裝的固定式復合材料橋梁防撞設施。

浙江臨海靈江二橋?yàn)榕f橋加寬橋梁，主橋?yàn)橹骺?0米的變截面預應力混凝土連續箱梁，橋?qū)?9.75米，公路等級為一級，典型船舶為300噸級雜貨船，對其拼寬橋梁8號橋墩及原老橋8號、9號橋墩進行橋梁防撞設施防護。

衡水勝特科技有限公司為南海明珠大橋安裝的固定式復合材料橋梁防撞設施。

南海明珠人工島用海總面積約459公頃，其中陸域面積為256公頃。按照“兩港、五區”的空間結構，即建成南海明珠人工島將建郵輪母港和游艇碼頭港，劃分為郵輪綜合服務、主題游樂、商務休閑、康體度假區和游艇及水上活動五個區。

南海明珠大橋，南起?？谑形骱０稙I海大道，北接明珠生態島，全長2.343公里，全線按照城市主干道、雙向4車道、設計車速60km/h的標準進行建設，項目投資6.2億元。其采用固定式復合材料橋梁防撞設施安裝與橋梁承臺四周。

衡水勝特科技有限公司為蒸陽大橋設計安裝的固定式復合材料橋梁防撞設施。

固定式復合材料橋梁防撞設施安裝在蒸陽大橋上的整體效果，如下圖：
